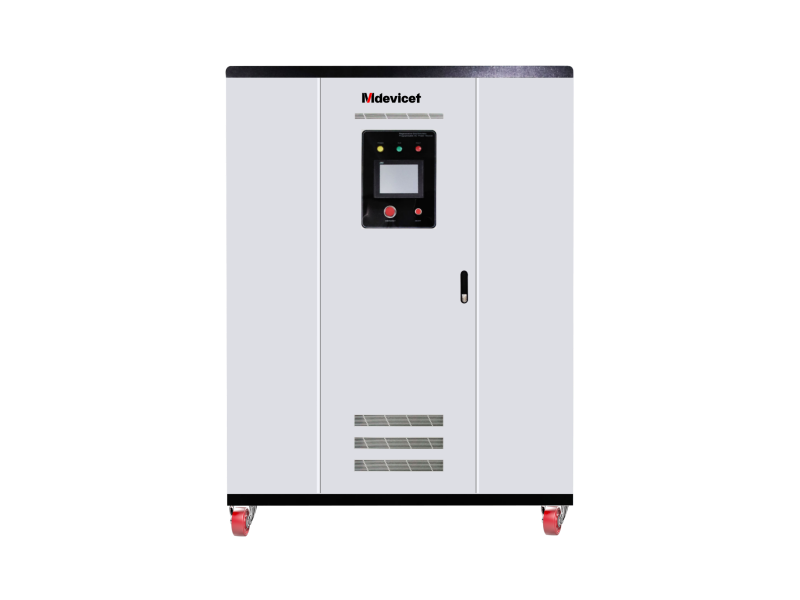

電網模擬器
?功率：5kVA-3000kVA;?輸出頻率10-200Hz;?三相獨立可調，相位角0-359°動態可調；?可編輯1-50次任意諧波編輯?多種工作模式選擇。- 型號：DJW系列
- 電壓：320V / 400V / 700V
- 電流：16A-2800A
- 功率：5kVA-3000kVA
- 產品特點
- 技術參數
- 采用先進的SPWM技術及直接數字頻率合成(DDS)波形技術， 頻率穩定度高， 連續性好
- 多種模擬選擇：交流電源模式（標配）、負載模式(選配）、直流模式（選配）
- 具有2-50次諧波疊加編輯功能
- 輸出頻率10-200Hz (l0-1200Hz選配）， 具有0.01 Hz/lOms可變， 可輕易精確做過欠頻實驗、防孤島實驗
- 支持LIST、ST EP、PULSE三大模式， 具有9組記憶， 一次可執行100組不同電壓、頻率、上升時間、運行時間設定， 并可連續做999999次循環測試；運行時間最短可以設定lms，可模擬惡劣市電測試，實現電壓、頻率漸變、步階、突波、陷波功能
- 可做過／欠壓，過／欠頗實驗；在可編程面板設定好需要的變化電壓或者頻率，運行后，電壓或者頻率的每變化都會觸發一次電平，在做此實驗時，非常的準確方便
- 三相獨立可調，相位角動態可調； 2-50次諧波編輯功能及16Hz-2500Hz間諧波編輯功能，可用于IEC61000-4-13、GB/T14549-1993、B/T 24337-2009的測試
- 可設定波形的啟始角度，適合測量非線性負載的峰值電流
- 提供均方根電壓，均方根電流， 有功功率，頻率， 功率因素，峰值電流等讀值
- 對100%除載加載，反應時間在1ms以內，超載能力強，瞬間電流能承受額定電流的3倍
- 外置零電壓穿越同步觸發信號干接點，方便用戶測試
- 標配RS232、RS485、USB、LAN通訊接口／GPIB通訊接口選配
- 并機功能（選配）
|
型號 |
DJW系列 |
|||
|
容量 |
5kVA-2000kVA |
|||
|
制作方式 |
SPWM（正弦脈寬調制） |
|||
|
輸入 |
相數 |
1φ2W+PE 單相兩線+地線 |
3φ4W+PE 三相四線+地線 |
|
|
電壓 |
220V±15% |
380V±15% |
||
|
頻率 |
47Hz ~ 63Hz |
|||
|
功率因素 |
≥0.98主動PFC |
|||
|
電流諧波 |
≤3 %(半載以上) |
|||
|
輸出 |
相數 |
1φ2W+PE 單相兩線+PE |
3φ4W+PE 三相四線+地線 |
|
|
電壓 |
0-320VAC |
A相：0-320VAC，B相：0-320VAC，C相：0-320VAC，相位：Φab:0-359°,Φac:0-359° |
||
|
0-400VAC |
A相：0-400VAC，B相：0-400VAC，C相：0-400VAC，相位：Φab:0-359°,Φac:0-359° |
|||
|
0-700VAC |
A相：0-700VAC，B相：0-700VAC，C相：0-700VAC，相位：Φab:0-359°,Φac:0-359° |
|||
|
頻率 |
10.000-200.00Hz（10~500HZ 可配，10~1000HZ訂制），0.1Step |
|||
|
額定電流 |
21A-2800A |
|||
|
波峰因素 |
3 : 1 |
|||
|
反應時間 |
2 ms |
|||
|
能量回饋 |
100%能量回饋電網 |
|||
|
直流輸出 |
電壓 |
0-452VDC |
||
|
穩定精度 |
±0.2%FS |
|||
|
穩流精度 |
±0.2%FS |
|||
|
負載模式 |
定電流模式、定功率模式 |
|||
|
顯示 |
10寸高清彩色觸摸屏；電壓 、電流、頻率、功率、功率因數 |
|||
|
電源穩壓率 |
0.1% |
|||
|
負載調整率 |
0.5 % |
|||
|
波形失真度 |
0.5%(純阻性負載) |
|||
|
頻率穩定度 |
0.01% |
|||
|
電壓解析度 |
0.1V |
|||
|
頻率解析度 |
0 . 001 Hz |
|||
|
測量精確度 |
電壓 |
0.1%FS+5dgt |
||
|
電流 |
0.1%FS+5dgt |
|||
|
功率 |
0.1%FS+5dgt |
|||
|
頻率 |
0.01%FS+5dgt |
|||
|
設定精確度 |
電壓 |
0.2%FS |
||
|
頻率 |
0.1%FS |
|||
|
可編程組數 |
步階LIST：共30組，每組可運行電壓、頻率值、步階時間；時間設定10ms，循環次數99999 漸變STEP：共30組，每組可運行起始電壓、終止電壓、線性變化時間；時間設定10ms，循環次數99999 |
|||
|
諧波編輯 |
可編輯任意諧波1-49次 |
|||
|
通訊接口 |
RS232C 【IEEE488.2(GPIB)選配】 |
|||
|
限流設定 |
O-Max Current |
|||
|
保護 |
過流、過溫、過載、短路 |
|||
|
冷卻方式 |
風機強制制冷 |
|||
|
運行環境 |
-10~45℃(室外-20℃ ~ 50℃需定制) 0~90%RH |
|||
|
具體可根據客戶要求定制 |
||||
