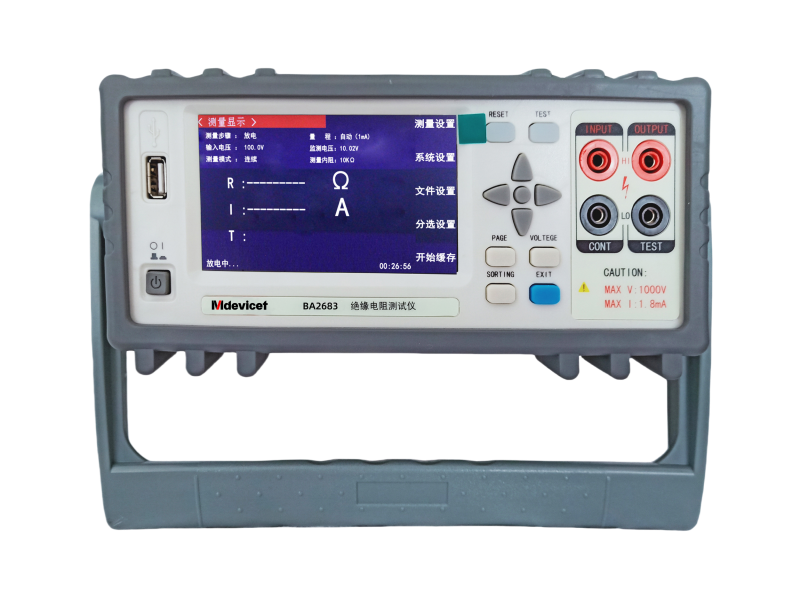

RA2683 絕緣電阻測試儀
RA2683絕緣電阻測試儀是一款測量電子元器件、介質材料、設備和電線電纜等絕緣性能的測量儀器。儀器由單片機微處理器控制，操作簡便、功能齊全。它具有測量電壓范圍廣、速度快的特點。儀器采用帶觸摸功能的24位色4.3英寸彩色液晶屏，操作簡單，測試速度快，可直觀的顯示輸出端電壓、測量量程電阻、被測物絕緣電阻等參數。- 型號：RA2683
- 測量范圍：1kΩ-1000GΩ
- 產品特點
- 技術參數
- 全新32位核心處理器，測量精度高、穩定性好
- 24位色4.3英寸彩色液晶屏顯示
- 測試電壓范圍：0.1V～1000V
- 絕緣電阻測試范圍：1kΩ~1000GΩ
- 絕緣電阻、漏電流雙顯示
- 全量程自動清零功能
- 快速測試：20次/秒
- 七檔量程，手動或自動模式
- 可編程的順序測試模式
- 四檔比較功能：三檔合格，一檔不合格
- 支持腳踏開關啟動
- HANDLER和RS232C、USB接口實現遠程控制
- 可測量表面與體積電阻與電阻率
- 可掃描被測件的V-R,V-I曲線
- 測試數據可保存于U盤
|
型號 |
RA2683 |
RA2683A |
|
測量參數 |
漏電流、絕緣電阻 |
|
|
參數說明 |
絕緣電阻(IR)，微電流(I)，體積電阻率(Rv)，表面電阻(Rs) |
|
|
電壓顯示精度 |
± 1% |
|
|
輸出電壓 |
數控1V～1000VDC |
|
|
電阻測試范圍 |
1kΩ~1000GΩ |
100kΩ~10TΩ |
|
電流測量范圍 |
1nA~1mA |
0.01nA~1mA |
|
電流測量精度 |
I＞10nA: ±2% 1nA≤I≤10nA: ±5% I<1nA：±10% |
|
|
量程 |
自動/手動 |
|
|
測量方式 |
連續/遠控單次 |
|
|
充電電流 |
1mA |
|
|
充電與測量時間 |
充電時間0～99s可編程 |
|
|
測試速度 |
快速：50ms/次，慢速：300ms/次 |
|
|
顯示結果 |
電壓、電阻、電流、時間、峰值和分選結果 |
|
|
校正 |
開路清零 |
|
|
比較器 |
5組記錄，GD/NG |
|
|
訊響 |
GD、NG |
|
|
接口方式 |
RS-232，Handler分選輸出（合格/不合格），遠控信號輸入 |
|
|
電源要求 |
電壓：198VAC～240VAC，頻率：50Hz，功率：最大50VA |
|
|
尺寸與重量 |
280(寬)x88(高)x375(深) |
上架尺寸：215mm×87mm×335mm 外形尺寸：235mm×105mm×360mm |
|
重量 |
5kg |
4kg |
|
附件 |
測試夾，測試夾具 |
|
